XS-381 Modulo Sensor De...

A5084

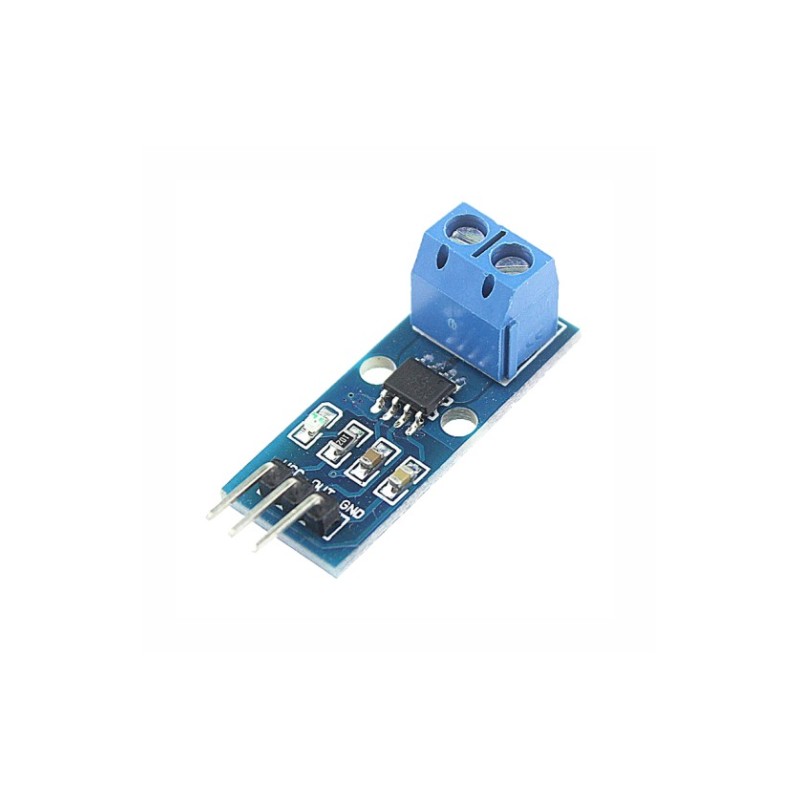

XS-381 Modulo Sensor De Corriente Efecto Hall ACS712 20A El Sensor de Corriente ACS712T-20A permite medir corriente DC o AC utilizando el efecto Hall. A diferencia de las mediciones de corriente con resistencias Shunt, en los sensores por efecto Hall la carga está aislada del sensor, esto es útil en sistemas donde se requiere de aislamiento eléctrico además de no disipar energía (pérdidas por efecto Joule). Muy útil para medir corriente en fuentes de alimentación, baterías, motores, actuadores, etc. Utilizar el sensor es muy sencillo, primero debemos conectar el conductor de corriente en las borneras, se debe cortar el conductor y conectar cada extremo en la bornera, luego necesitamos alimentar el módulo por los pines VCC(5V) y GND. El módulo posee una salida analógica (OUT) que  entre

Más detalles

$ 48

Solicitar cotización

Más información

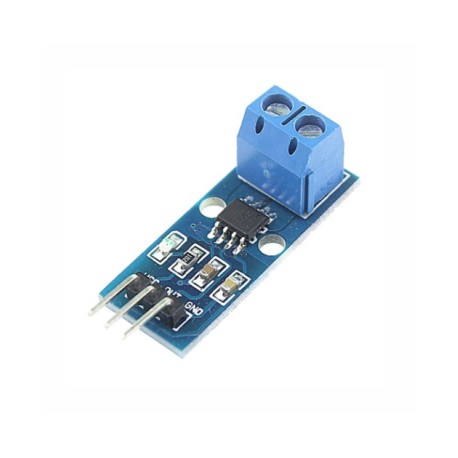

XS-381 Modulo Sensor De Corriente Efecto Hall ACS712 20A El Sensor de Corriente ACS712T-20A permite medir corriente DC o AC utilizando el efecto Hall. A diferencia de las mediciones de corriente con resistencias Shunt, en los sensores por efecto Hall la carga está aislada del sensor, esto es útil en sistemas donde se requiere de aislamiento eléctrico además de no disipar energía (pérdidas por efecto Joule). Muy útil para medir corriente en fuentes de alimentación, baterías, motores, actuadores, etc. Utilizar el sensor es muy sencillo, primero debemos conectar el conductor de corriente en las borneras, se debe cortar el conductor y conectar cada extremo en la bornera, luego necesitamos alimentar el módulo por los pines VCC(5V) y GND. El módulo posee una salida analógica (OUT) que  entrega un voltaje analógico proporcional a la corriente medida, por ejemplo cuando la corriente a medir es 0A el voltaje de salida es 2.5V, cuando la corriente es 20A el voltaje de salida es 4.5V y cuando la corriente es -20A el voltaje será 0.5V. La salida analógica puede ser conectado a una entrada ADC de un microcontrolador como Arduino o PIC y utilizar la formula: I=(Aout - 2.5)*10 para obtener el dato de corriente medida.   CARACTERÍSTICAS Voltaje de alimentación: 5 VDC Voltaje de salida proporcional a la corriente AC y DC Rango de sensado de corriente: -20A a +20A Rango de salida analógica: 0.5V a 4.5V (proporcional a la corriente a medir) Sensibilidad: 100 mV/A Señal analógica de bajo ruido Ancho de banda configurable mediante el pin FILTER Tiempo de respuesta de la salida: 5us Ancho de banda máximo: 80kHz Error: ±1.5% (@25 ºC) ajustado en fábrica Resistencia del conductor: 1.2mOhm Mide tanto corrientes AC como DC Offset de salida sumamente estable (2.5V) Histéresis magnética próxima a cero Salida ratiométrica contra la tensión de alimentación   INCLUYE 1- XS-381 Modulo Sensor De Corriente Efecto Hall ACS712 20A
