520-928 Kit de 4 Terminales... Ver más grande

En Existencia

520-928 Kit de 4 Terminales...

A3056

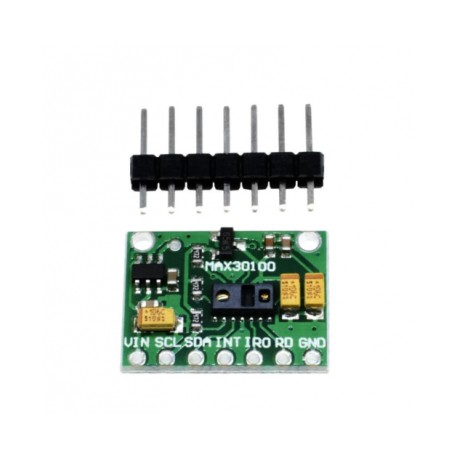

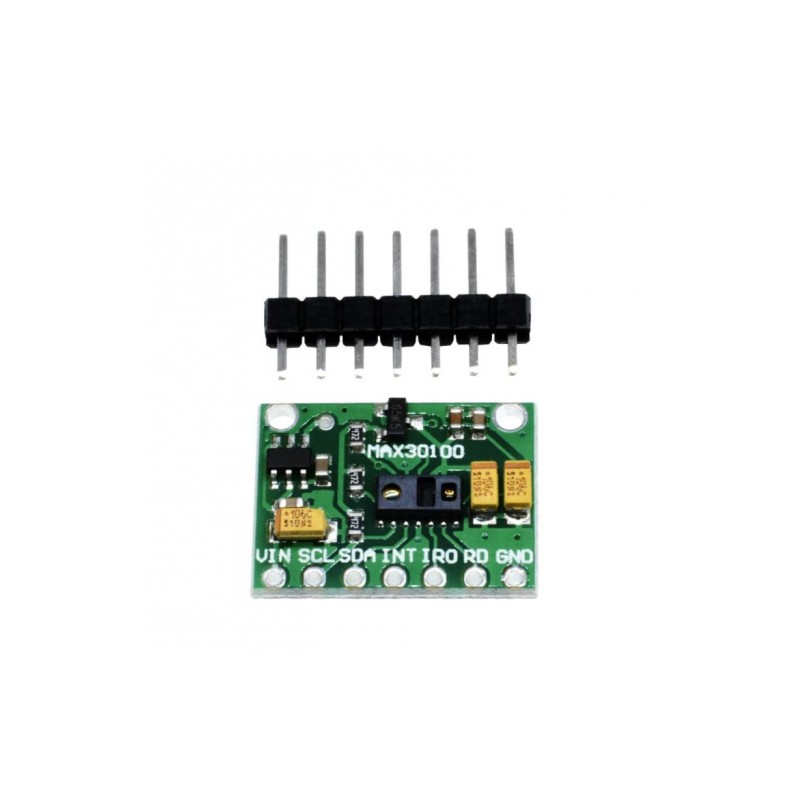

XS-302 Modulo Sensor Frecuencia Cardiaca y Oxímetro MAX30100 Este módulo lleva el sensor MAX30100 de oximetría de pulso y frecuencia cardíaca. Es un sensor óptico que toma sus lecturas desde la emisión de dos longitudes de onda de luz por medio de leds (un rojo y un infrarrojo) y luego mide la absorción de luz en la sangre pulsante a través del fotodetector. Esta combinación de colores LED en particular está optimizada para leer los datos a través de la punta del dedo. La señal es procesada por una unidad de procesamiento de señal analógica de bajo ruido y comunicada al MCU a través de la interfaz  I2C. Los desarrolladores de las aplicaciones de usuario final deben tener en cuenta que las lecturas pueden verse dañadas por el exceso de movimiento y los cambios en la temperatura.   ESPE

Más detalles

$ 36

Solicitar cotización

Más información

XS-302 Modulo Sensor Frecuencia Cardiaca y Oxímetro MAX30100 Este módulo lleva el sensor MAX30100 de oximetría de pulso y frecuencia cardíaca. Es un sensor óptico que toma sus lecturas desde la emisión de dos longitudes de onda de luz por medio de leds (un rojo y un infrarrojo) y luego mide la absorción de luz en la sangre pulsante a través del fotodetector. Esta combinación de colores LED en particular está optimizada para leer los datos a través de la punta del dedo. La señal es procesada por una unidad de procesamiento de señal analógica de bajo ruido y comunicada al MCU a través de la interfaz  I2C. Los desarrolladores de las aplicaciones de usuario final deben tener en cuenta que las lecturas pueden verse dañadas por el exceso de movimiento y los cambios en la temperatura.   ESPECIFICACIONES Voltaje de Operación (VIN): 5V DC Regulador de voltaje de 3.3V y 1.8V incorporados a la placa Sensor óptico combinado con un foto-detector. Led rojo (E): 660nm Led infrarrojo(D): 920nm Protocolo de Comunicación : I2C Conversor ADC a 16 bit Temperatura de trabajo: -40°C a +85°C Dimensiones: 14mm x 13mm x 14 mm Pines: VIN: 5V DC GND: 0V SCL: I2C CLOCK SDA: I2C DATA INT: Interrupción, activo a estado bajo IRD: Cátodo led infrarrojo (No conectar) RD: Cátodo led rojo (No conectar) Nota: Este producto no es un producto médico,  debe ser utilizado en aplicaciones donde la salud de la persona no esté nunca comprometida.   INCLUYE 1- XS-302 Modulo Sensor Frecuencia Cardiaca y Oxímetro MAX30100
